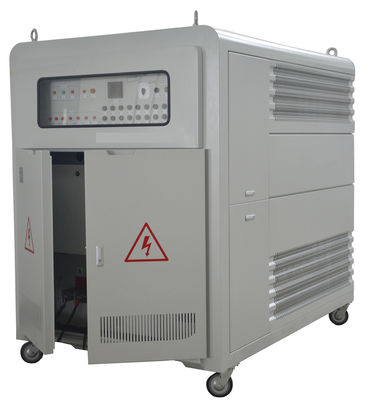

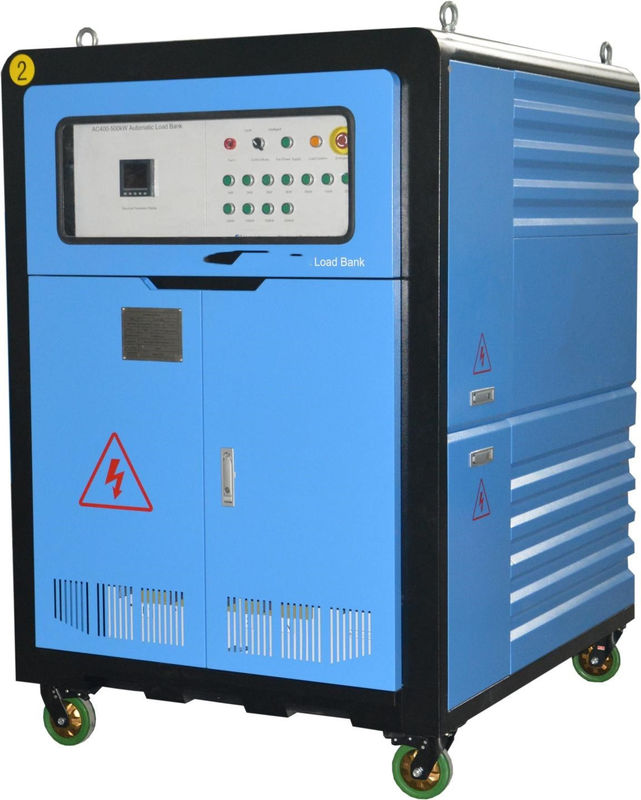

600KW パワーレジスティブロードバンク 発電機の試験用

モデル

KL600

画面の正確さ

レベル0だ5

制御力

外電源 380VAC 3相4線 50Hz

ワイヤー接続

負荷バンク入力 - バスバー (星結合"Y") コントロール電源入力 - 端末ブロック

通信インターフェイス

RS232/RS485

断熱装置

F について

働き方

継続 的 な 作業

冷却

強制空気,水平空気吸入,排気ガスの上向き冷却

交通機関

高い目と輪のローバー

色

お客様の要求または私たちのデザインとして

サイズ

1610*1250*1600mm L×W×H

体重

800KGS

環境温度

-10°C~+50°C

相対 の 湿度

≤95%

高さ

≤2500m

大気圧

86〜106kPa

接触器

シュナイダー

フューズ

ミロ

PLC

シメンス

ライト ボタン

ABB

リレー

オムロン

合金抵抗

キングウェイ

データ処理ソフトウェア

キングウェイ

1) 3 行 LED 多機能メーターは,リアルタイムに電圧と電流を表示することができます 3 段階と各段階,抵抗力,電源因子,見かけの電源,周波数と発電セットの実行時間.

2) ユーザは電源を事前に設定し,マスターロードボタンを押すことができます.

3) コントロールモード:ユーザーはローカル制御またはインテリジェント制御 (PCを通じて) を選択することができます.

4) コントロール モード インターロック: コントロール パネルに コントロール モードを選択するためのスイッチがあり,ユーザが コントロール モードを1つ選択した場合,他の コントロール モードが無効です.

1) 緊急ストップボタンを

2) 過負荷,過熱,短回路の場合,負荷バンクは自動的に負荷を取り除き,アラームを発します.

3) 扇風機保護: 扇風機の電源がオンになる前にロードバンクをロードすることはできません.

4) 扇風機が異常または空気の容量が不足しているとき,アラームを鳴らします.

5) 保護ボタン: 偽アラームや特殊要件でオフにすることができますいくつかの保護ボタンがあります.

1) 自動負荷: ユーザーは数回の電源と持続期間を設定し,順番に 0%→25%→50%→75%→100%または 110%から →75%→50%→25%→0%.などで自動負荷テストを行うことができます.

2) 複数のユニットに対して並行試験を行うことができます.

3) データが保存され,リアルタイムデータと履歴データを表示できます.

4) 表やグラフはJPG形式でエクスポートできますが,ExcelやWord形式でエクスポートされたデータをテストします.すべて印刷できます.

計数器の記号 記述: 積載過程では,計測器でリアルタイムパラメータを表示できます.

ツールには上,中,下3つのディスプレイウィンドウがあり,各値とユニットシンボルはデータを形成します.上のウィンドウは100を表示しています.0V,つまりA相電圧は100Vです

F1とF2と下に 3つのウィンドウを切り替えて 再生表示のパラメータを切り替えます
英語の記号は
V:相電圧のシンボル;単位:V,およびK,MからkVMeVとの組み合わせ
V LL: 2つの記号で線電を表示する.単位: V,K,MからkV MVまで
A:電流記号;A:単位,K,MからkA,MAまで;
W:有効電力の記号;単位:W,およびK,MからkW,MWに組み合わせた
Var:反応力の記号;単位: Var,およびK,Mから kvar,Mvarに組み合わせた
VA: 表面的な電力の記号; 単位: VA,K,Mの組み合わせ kVA,MVA
Hz:周波数記号;単位:ヘルツ
PF: パワーファクターのシンボル
E: エネルギー記号; 単位: Ep (アクティブパワー) kWh, Eq (反応エネルギー) kVAh, Es (目に見えるパワー) kVA
3P3L: 3相3ワイヤ2つの部品
3V3A: 3相3ワイヤ3要素
3P4L:三相四線
